一、PCB为什么离不开钻孔工序？

印制电路板（Printed Circuit Board，简称 PCB）是电子设备中用于连接和支撑电子元器件的基础部件，被称为“电子产品之母”。从手机、电脑，到新能源汽车、AI服务器，几乎所有复杂电子设备都离不开它。

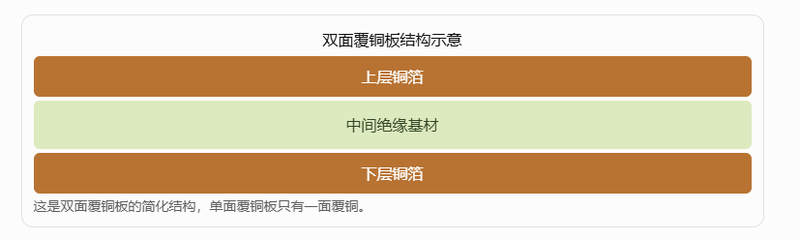

按照线路层数的不同，PCB可分为单面板、双面板和多层板。其中，多层板广泛应用于各类复杂电子设备。制造多层板的重要基础材料是覆铜板，它就像一块“三明治”，由铜箔和绝缘基材复合而成，铜箔覆盖在绝缘基材的一面或两面。其中，铜箔负责导电与信号传输，绝缘基材则起到支撑和电气隔离的作用，防止不同线路之间发生短路。再经过线路制作、层压等多道工序，最终形成铜线路层与绝缘材料层交替叠合的多层电路结构。

但不同线路层被绝缘材料隔开后，如何实现层与层之间的电气连接？这就离不开PCB制造中的一道关键工序——钻孔。加工时，使用直径0.2mm及以下的微型钻针，通过高速旋转在PCB板材上钻出指定规格的微孔，再经过孔壁金属化等工序，使需要连接的线路层之间形成导电通道。

钻孔质量直接关系到PCB的孔径精度、孔壁质量及后续金属化效果，而板材的材料特性与结构，则会直接影响钻孔加工的难度。

二、FR-4到M9：微钻为何需要更高性能的涂层？

传统PCB制造中常使用FR-4类覆铜板，主要由玻璃纤维布与环氧树脂复合而成。部分常规PCB线路层数较少，钻孔加工难度相对较低，使用未镀膜的硬质合金微钻（白针）或常规硬质涂层微钻，通常能够满足加工需求。

随着AI算力需求快速增长，AI服务器对PCB的高速信号传输性能提出了更高要求，推动M8、M9等高性能覆铜板的应用。这类板材通过优化树脂体系、增强材料及填料配方，改善信号传输性能。在材料选择上，可采用碳氢树脂、PPO类树脂及低介电玻纤布，甚至石英纤维布等材料，以满足高速、低损耗的传输需求。

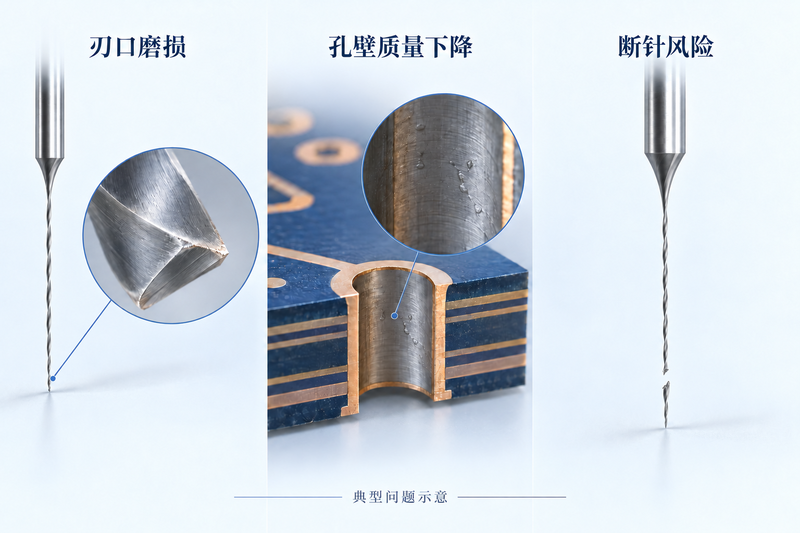

但材料升级也给钻孔加工带来了新的挑战。高性能板材采用高硬度填料，可能增加了材料的磨蚀性；与此同时，随着PCB线路层数增多、钻孔厚径比增大，微钻的加工负荷进一步增加，容易出现刃口磨损加快、使用寿命缩短、孔壁质量下降及断针风险增加等问题。

面对更高的加工要求，传统白针及TiN、TiCN、TiAlN等常规硬质涂层的性能存在一定局限，需要采用硬度更高、耐磨性更强、摩擦系数更低的涂层。同时，对于直径仅0.2mm甚至更小的微型钻针，膜层中的大颗粒、局部缺陷也可能影响刃口精度和钻孔稳定性，因此涂层的表面质量同样关键。

三、从高硬度到高质量：振华微钻涂层设备如何突破工艺难点？

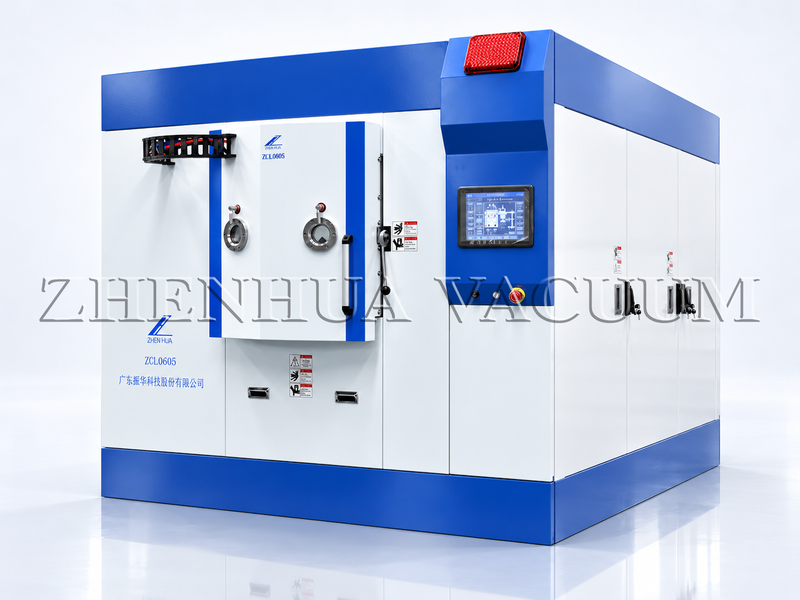

面对高性能PCB板材带来的微钻磨损与涂层缺陷问题，振华真空（镀膜机厂家）采用Ta-C涂层与弯管磁过滤技术相结合的工艺方案，分别改善微钻的耐磨性能与膜层表面质量。

 设备可在微型钻针表面沉积硬度达约63GPa的Ta-C（四面体非晶碳）涂层，兼具高硬度、耐磨和低摩擦特性，有助于降低钻削过程中的摩擦阻力，减缓刃口磨损，延长钻针使用寿命。

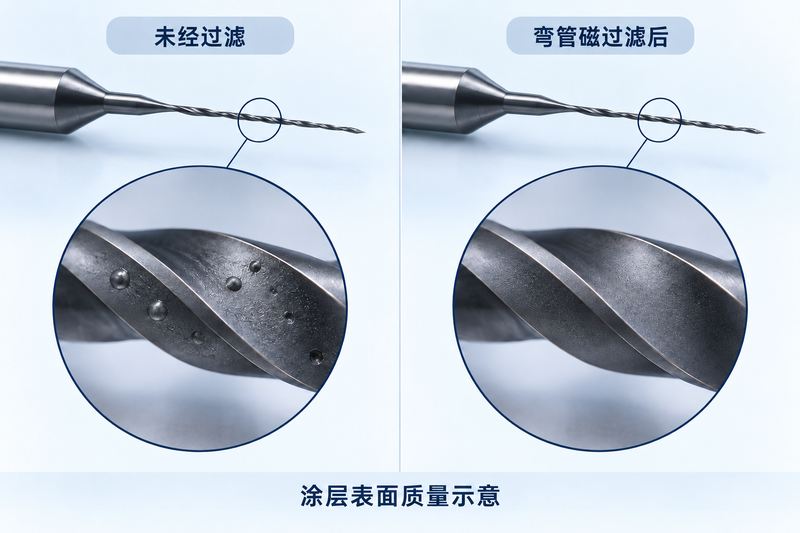

针对阴极电弧沉积过程中容易产生的大颗粒问题，振华自主研发的弯管磁过滤装置，通过磁场引导带电粒子沿弯曲通道运动，使部分大颗粒因惯性撞击管壁并被截留，从而减少进入镀膜区域的大颗粒，使涂层表面更加平整、光滑，降低膜层缺陷对刃口精度及钻孔稳定性的影响。

 通过高硬度Ta-C涂层与弯管磁过滤技术的结合，该设备可为M8、M9等高性能PCB板材的微钻加工提供涂层解决方案。目前，相关设备已交付头部PCB刀具企业，并应用于客户生产现场，可提供设备选型、工艺调试及批量生产导入等技术支持。

四、结语

随着M8、M9等高性能PCB板材的应用不断拓展，微钻对涂层性能及质量的要求也在不断提高。振华真空将持续围绕微钻耐磨性、膜层质量及批量生产稳定性等关键需求，优化真空镀膜设备与工艺方案，为PCB刀具制造企业提供更高效、稳定的涂层技术支持。
