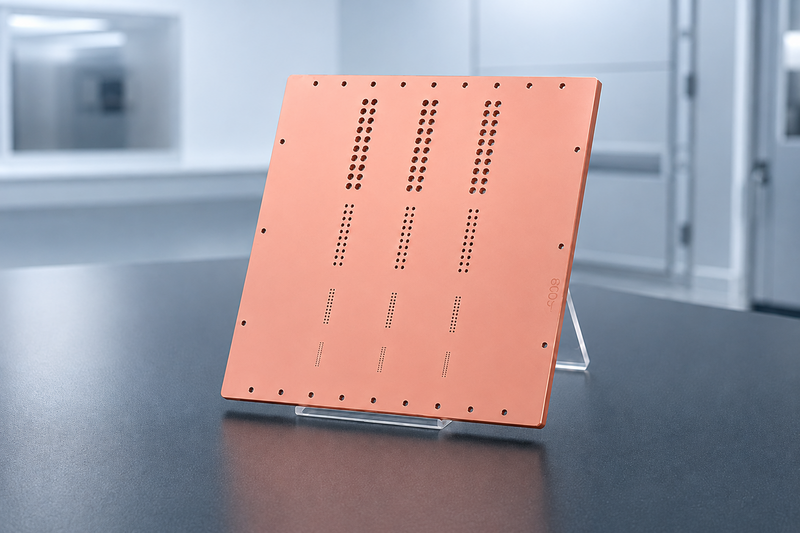

随着芯片和电子器件不断向小型化、高集成度方向发展，仅在陶瓷基板表面制作线路已难以满足布线需求。因此，需要通过微孔连接基板正反面，以缩短线路、提高集成度。DPC（Direct Plated Copper，直接镀铜）通孔金属化技术也由此广泛应用于LED、激光器、光通信、射频及功率器件等领域。

但陶瓷本身不导电，仅仅把微孔加工出来，并不能实现正反面导通。真正的关键，是让微孔内壁形成连续、可靠的金属种子层。

一、陶瓷微孔如何实现导通？

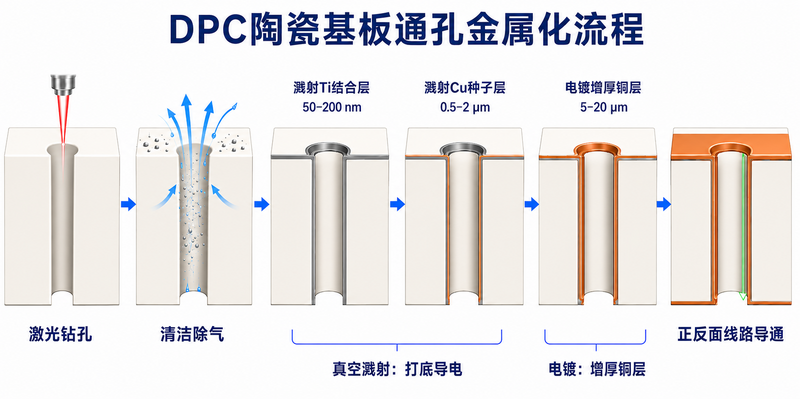

DPC通孔金属化首先通过激光在陶瓷基板上加工微孔（通常为锥形孔或直孔），再对微孔及基板表面进行清洁和除气，去除钻孔残留物、水分及其他污染物。随后，利用真空溅射工艺在基板表面和微孔内壁依次沉积Ti结合层（典型厚度50–200 nm）与Cu导电种子层（典型厚度0.5–2 μm）。

其中，Ti层用于提高金属膜与陶瓷之间的结合力，Cu种子层则为后续电镀提供连续的导电基础。在此基础上，通过电镀进一步增厚铜层（通常至5–20 μm），最终使基板正反面的线路经由金属化通孔实现可靠导通。简单来说，真空溅射负责“打底导电”，后续电镀负责“增厚铜层”，从而降低通孔电阻并提高导通可靠性。

这套流程看似清晰，但要实现可靠导通，还有一个关键前提：Ti/Cu种子层必须完整、连续地覆盖基板表面和整个微孔内壁。

二、DPC通孔真空溅射种子层的四个关键挑战

在狭小的微孔内形成连续种子层并不容易。孔内残留物可能影响膜层结合力，微孔结构会增加孔壁覆盖难度，局部种子层断点会阻碍后续电镀，而不同位置和批次之间的差异还会影响量产稳定性。DPC通孔真空溅射的主要难点，集中体现在以下四个方面。

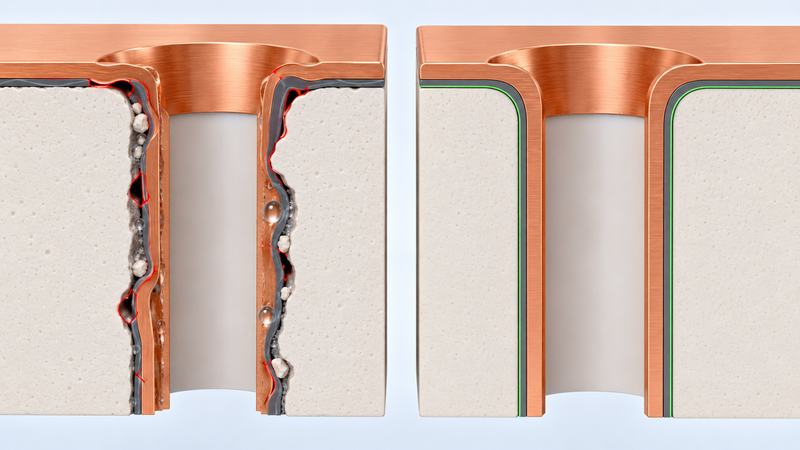

1. 孔内残留，削弱膜层结合力

陶瓷基板经过激光钻孔后，孔内可能残留陶瓷粉尘、熔渣和吸附水分。对于孔径较小、深径比较大的微孔，这些残留物往往比表面污渍更难清除。一旦清洁和除气不充分，Ti结合层就难以与陶瓷孔壁充分结合。问题可能不会在镀膜完成后立即显现，却容易在后续电镀、焊接或高温使用过程中逐渐发展为起泡和脱层。

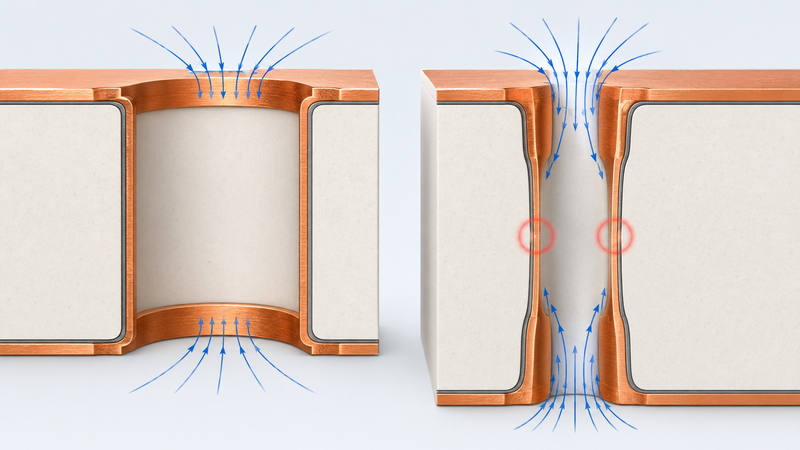

2. 深径比越大，孔壁覆盖越难

判断微孔的溅射难度，不能只看孔深，还要看孔深与孔径的比值，也就是深径比。例如，孔径60 μm、孔深300 μm时，深径比为5∶1。深径比越大，孔口对溅射粒子的遮挡越明显，能够到达孔壁中段的粒子越少，容易出现基板表面和孔口附近膜层较厚、孔壁中段膜层偏薄甚至不连续的问题。

3. 种子层不连续，通孔难以导通

DPC通孔金属化真正要解决的，不是孔壁“有没有铜”，而是Ti/Cu种子层能否从基板正面沿孔壁连续延伸至背面。哪怕只有一小段种子层不连续，也会使该位置失去后续电镀所需的导电路径。因此，判断种子层质量不能只看基板表面的颜色和膜厚，还要关注孔壁最薄位置是否连续导电。

4. 单片达标，不等于批量稳定

一片样品的表面膜厚达到要求，并不代表工艺已经具备量产能力。DPC生产还需要控制正面与背面、基板中心与边缘、不同工件位置以及不同生产批次之间的一致性。对于带有大量微孔的陶瓷基板，评价重点不能只看平均膜厚，还要关注孔壁最薄位置能否持续满足后续电镀所需的导电条件。

三、种子层镀不好，会带来什么后果？

Ti/Cu种子层是后续电镀能够正常进行的导电基础。如果孔壁种子层过薄、覆盖不完整或存在断点，电镀电流就难以沿孔壁连续传递，铜离子也无法在缺陷位置正常还原沉积。随着电镀增厚，原本微小的漏镀区域会逐渐形成铜层缺口、局部厚度不足或孔内镀层不连续。

这些缺陷会直接影响陶瓷基板正反面线路的互连质量，轻则造成通孔电阻升高、局部发热及电气性能波动，严重时会使正反面线路无法导通。进入焊接、高温老化或冷热循环等环节后，缺陷区域还可能进一步出现起泡、脱层和线路断裂，降低产品良率及长期可靠性，甚至导致器件失效。

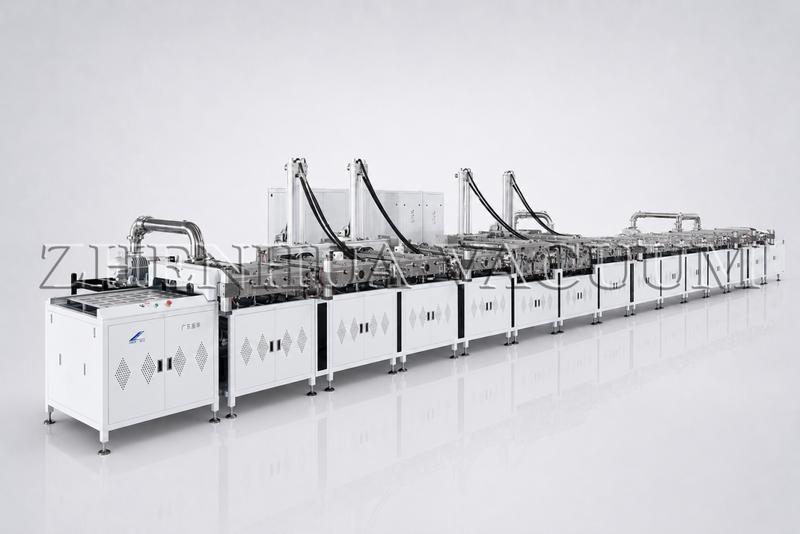

四、振华真空陶瓷基板通孔金属化批量化解决方案——DPC陶瓷基板镀膜生产线

设备优势：

自动化：全自动化镀膜及工件架运输系统，节省人工提升生产效率及生产时间。

产能：120mm*120mm，每小时288pcs

性能：增强导电性，提升基板散热效率

通孔：优化磁场方案实现通孔高效填充

工艺：设备可双面镀膜，保证膜厚均匀性

应用范围：

可制备多种单质金属膜层，如Ti，Cu，Al，Sn，Cr，Ag，Ni等，已广泛应用于半导体电子元器件行业，如:陶瓷基板、陶瓷电容、LED陶瓷支架等。

五、结语

振华真空聚焦DPC前段真空溅射，通过提升孔壁覆盖能力，并结合双面镀膜与自动化生产，为后续电镀和通孔导通提供稳定的Ti/Cu种子层，助力客户实现批量化生产，推动DPC陶瓷基板在半导体及电子器件领域的规模化应用。
